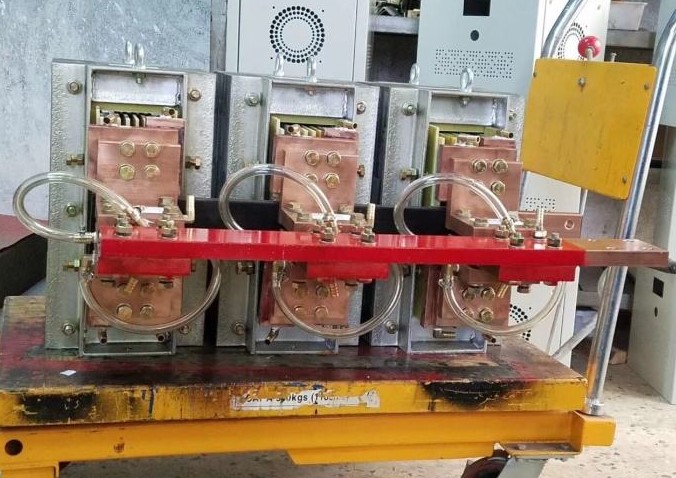

电阻焊接水冷变压器

8V 10V 12V 15V 25V 36V 24V等其他电压水冷变压器

标签:水冷,变压,变压器,焊接,厂家 发布时间: 点击
所属类别:电阻焊接水冷变压器
联系电话:021-59117579
在线预订


概述

电阻焊变压器焊接效率高,速度快,焊件牢固,降低焊接成本,适用多种材料的焊接,如铝合金以及铝等导热快、焊接性差的材料也可焊接。另外,对于镀锌板和普通多层板的焊接,其焊接质量也远高于工频焊机的焊接质量。


电阻焊变压器的结构


电阻焊变压器的铁心为冷轧取向优质硅钢片迭积而成,铁芯结构多采用芯式结构,绕组小功率多采用自然冷却,大功率多采用水冷。

变压器阻抗小于10-3Ω,电流调节档位分4、6、8、12等级。变压器绕组通常1-2匝。该系列变压器绝缘耐热等级为F级。

电阻焊变压器电阻焊变压器的使用

电阻焊变压器使用范围

电阻焊变压器适用于额定频率为50-60赫兹,电压1000V以下的交流电源。主要用于点焊机、缝焊机和对焊机设备中。

电阻焊变压器使用环境

1、海拔高度在2000m以下;

2、环境温度不超过40℃;

3、相对湿度不超过90%;

4、无剧烈震荡和冲击振动的场所;

5、环境空气中,不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃,使用时,不得使变压器受到水、雨、雪的侵蚀;

6、电源电压不应超过标称电压的10%。

电阻焊变压器变压器的特点

1、电流大、电压低 电阻焊是利用电阻热作为热源,由于电阻都很小(一般小于100μΩ),因而必须有足够大的电流才能获得应有的热量,常用的焊接电流为2000~40000A。

因焊件和焊接回路电阻均在微欧数量级范围内,故变压器二次电压不高。固定式焊机通常在10V以内,悬挂式焊机因焊接回路长、范围宽,二次电压达24V左右。

由于电阻焊接要求焊接电流大、电压低,电阻焊用变压器二次绕组仅采用一匝(悬挂式或长臂焊机采用两匝),故电阻焊机焊接回路导体尺寸比较大,并要求强制冷却。

2、功率大、可调节 因焊接电流大,故电阻焊变压器容量皆大于50kVA。由于变压器绕组仅一匝或两匝,因此只能改变一次绕组匝数,以改变焊接功率。

3、工作不连续、无空载运行 一般情况下,电阻焊变压器的开关置于一次绕组和电源线之间,将一次绕组接入网络前,焊件已被压紧在焊件之中,焊接回路已闭合,电源一旦接通,变压器便在负载状态下运行,故一般无空载状态(闪光对焊例外)。焊接时,焊件装卸、夹紧、焊接位置移动和焊接循环中的预压、锻压、休止等程序,一般都不需要接通电源。因此,电阻焊变压器通电工作时间都是断续的。
